治超地磅雷击诊断与全链路防雷

经现场工程诊断，地磅频繁烧毁的核心原因并非简单的单点感应雷击，而是“地极电位反击 (GPR) 与误接地回路”共同作用的结果。

典型破坏现象 vs 工程误区

传感器集群击穿

庞大地磅地网导致传感器毫伏级/数字量敏感元件同时失效。

数据链路串烧蔓延

雷击浪涌沿传感器通信线迅速击穿计重配电箱内称重仪表。

后级控制设备受损

强浪涌穿透仪表后沿 RS232/RS485 倒灌损毁车道工控机主板。

集电器效应

庞大金属平台形成天然“集雷面”，落雷时地网电位瞬间抬高至数万伏。

致命误区

将传感器信号线的中性线/参考地就近接入地磅大地，无意建立高压反击通道。

雷击反击路径

地磅地网与路侧配电箱地网存在巨大电位差，顺着信号线逆向灌入设备。

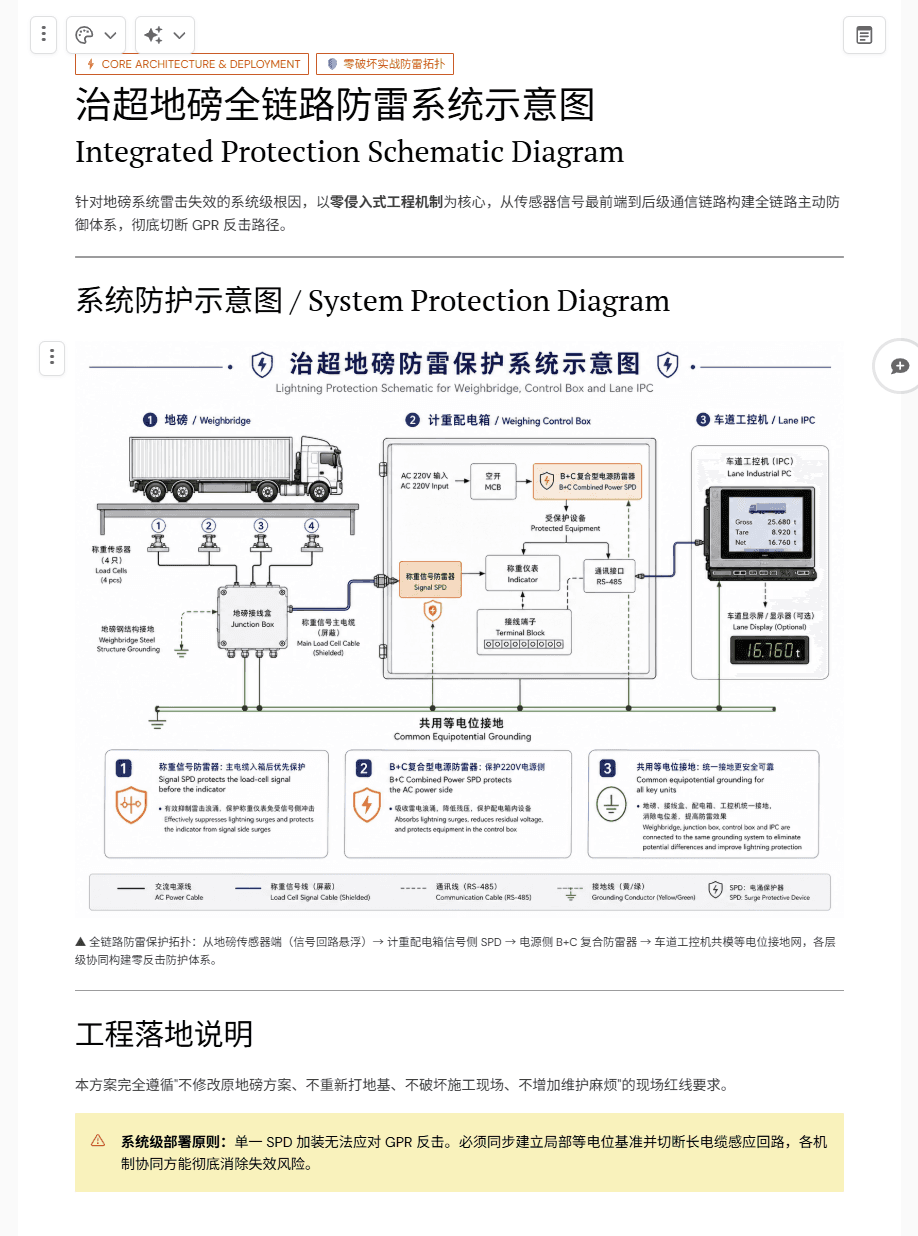

地磅 → 计重配电箱 → 车道工控机的全链路防护架构

步骤 1｜称重信号防雷器

主电缆进箱后优先保护，吸收强雷电流。

步骤 2｜B+C复合型电源防雷器

保护 220V 电源侧，降低残压。

步骤 3｜共用等电位接地

地磅、接线盒、配电箱、工控机统一接地，消除设备电位差。

部署位置

关键防护模块

技术选型与规范要求

防护目标与工程价值

地磅端｜传感器信号回路优化｜信号参考线对地悬浮｜切断反击源头

计重配电箱（信号侧）｜称重信号防雷器｜主电缆进箱优先保护，适配4/6线制或数字串口｜保护称重仪表

计重配电箱（电源侧）｜B+C 复合型电源防雷器｜T1+T2 级测试，吸收强雷电波｜保护配电箱电源

车道工控机 & 全局｜共模等电位接地网｜设备统一接入等电位接地线｜消除设备电位差

落地原则：完全遵循“不修改原地磅方案、不重新打地基、不破坏施工现场、不增加维护麻烦”的要求。单一 SPD 加装无法应对 GPR 反击，必须同步建立局部等电位基准并切断长电缆感应回路！
